Durchbruch bei der Katalysatordeaktivierung

Wie das KDISON-Expertenteam die Herausforderung der Kohlenmonoxidvergiftung in einer Wasserstoffperoxidanlage mithilfe von Datenanalyse und mikroskopischen Mechanismen löste

In großtechnischen Anlagen zur Herstellung von Anthrachinon-basiertem Wasserstoffperoxid (H₂O₂) stellen Hydrierungsschwierigkeiten und ein starker Abfall der Hydrierungseffizienz häufige technische Engpässe dar, die eine stabile Produktion unter hoher Auslastung einschränken. Angesichts eines anhaltenden Rückgangs der Hydrierungseffizienz und einer Katalysatordeaktivierung in einer großen H₂O₂-Anlage nutzte das technische Team von KDISON kürzlich systematische Datenmodellierung und eine detaillierte technische Diagnose, um die Ursache des Katalysatorversagens zu ermitteln.

Das Datenrätsel: Die „offensichtliche“ CO₂-Interferenz von der „versteckten“ hochdosierten CO-Vergiftung trennen

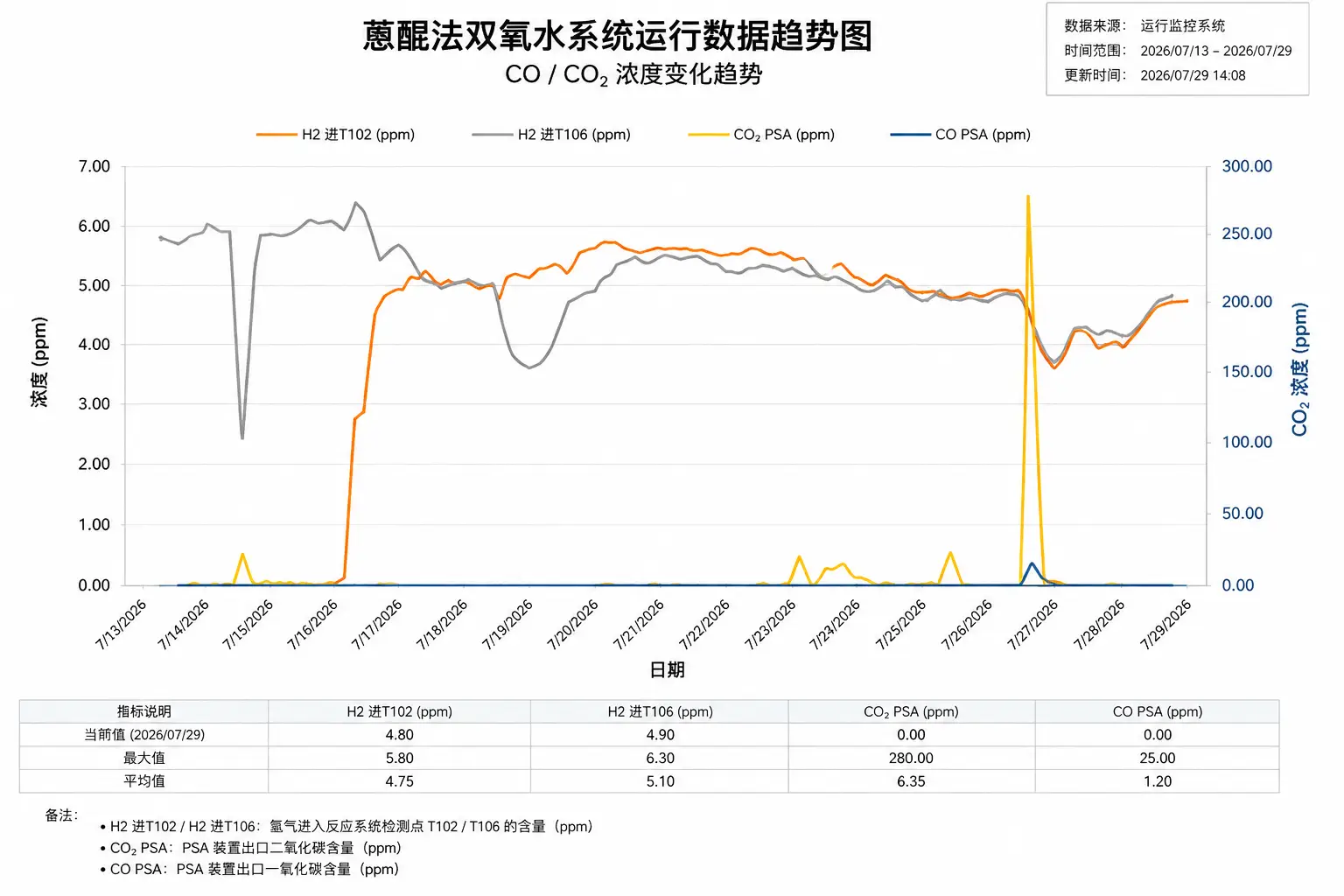

Erste Auswertungen der Daten vor Ort zeigten einen drastischen Anstieg des Kohlendioxidgehalts (CO₂) in den DCS-Kurven. Diese deutlich sichtbare Anomalie veranlasste das Anlagenteam zunächst zu der Annahme, dass CO₂ die Hauptursache für die Hydrierungsprobleme sei.

Nach sorgfältiger Prüfung der Speisegasanalysekurven (PSA-Daten) und detaillierten Vergleichen hoben die Experten von KDISON jedoch eine entscheidende Erkenntnis hervor: Oberflächenmesswerte können irreführend sein. Die eigentliche Gefahr lag in der „versteckten hohen Grundkonzentration von Kohlenmonoxid (CO)“.

Ihre professionelle Interpretation der Kurven offenbarte zwei sehr unterschiedliche Mechanismen:

CO₂ – die vorübergehende physikalische Störung

Obwohl der CO₂-Gehalt starken Schwankungen unterlag, beschränken sich seine Hauptauswirkungen auf den Partialdruck und die Stofftransportbedingungen in der Hydrierungsreaktion. Es handelt sich dabei um vorübergehende physikalische Effekte. Sobald die CO₂-Konzentration wieder normale Werte erreicht, verschwinden diese Effekte und führen nicht zu einer chemischen Deaktivierung des Katalysators.

CO – das langsam fortschreitende, sich anhäufende Gift, das schließlich zum Ausbruch führt

Die CO-Kurve verlief über einen langen Zeitraum relativ flach und stieg erst später sprunghaft an. Numerische Analysen zeigten jedoch, dass dieser scheinbar ruhige Ausgangswert tatsächlich über einen längeren Zeitraum deutlich über dem Grenzwert gelegen hatte.

• Chronische Erosion: Durch die anhaltend erhöhte CO-Konzentration werden die aktiven Zentren des Palladiums (Pd) kontinuierlich belegt und chemisch adsorbiert, wodurch die Katalysatoraktivität stetig abnimmt.

• Akuter Schaden: Spätere scharfe CO-Peaks beschleunigten die Bildung von Palladiumcarbonylen, was zu einem Verlust an aktivem Metall und zu einem irreversiblen Sintern der Pd-Partikel führte.

Vertiefung: CO-Vergiftung aus der Perspektive der Koordinationschemie und der elektronischen Struktur verstehen

Um dem Werksteam den Deaktivierungsprozess anschaulich zu machen, erläuterte das KDISON-Team den CO-Vergiftungsmechanismus auf molekularer Ebene:

Chemische Kernreaktionen

• Oberflächenadsorption: CO-Moleküle adsorbieren stark an der Palladiumoberfläche.

• Carbonylierung (bei höheren CO-Konzentrationen oder längerer Einwirkung): Bildung leichtflüchtiger Palladiumcarbonylverbindungen.

Vierdimensionaler Deaktivierungspfad

1. Physische Blockierung – Eine starke Koordination zwischen Pd d-Orbitalen und CO π* antibindenden Orbitalen besetzt die aktiven Zentren fest und blockiert so die Adsorption und Aktivierung von H₂ und Anthrachinonmolekülen.

2. Änderung des chemischen Zustands – Die Koordination durch CO verändert die Elektronendichte um Pd, verschiebt dessen lokalen Oxidationszustand und verringert dessen Fähigkeit zur Spaltung und Aktivierung von Wasserstoff stark.

3. Verlust der aktiven Komponente – Flüchtige Palladiumcarbonyle werden leicht durch den Gasstrom abgetrennt, was zu einem dauerhaften Verlust von Palladium führt (die schwerste Form der Vergiftung).

4. Flächenverlust – CO senkt die Oberflächenenergie von Pd-Partikeln, fördert die Migration und Agglomeration kleiner Pd-Kristallite und führt zu einer irreversiblen Verringerung der spezifischen Oberfläche.

Unterscheidung zwischen reversibler Reinigung und irreversibler Beschädigung

In der industriellen Praxis hängt die Reaktion auf CO-Vergiftung von der Adsorptionstiefe ab:

Leichte / vorübergehende Vergiftung (reversibel)

Wenn CO auf eine oberflächliche physikalische Adsorption beschränkt ist, kann durch Spülung mit reinem Stickstoff (N₂) mit hohem Durchfluss das CO oft desorbiert und ein erheblicher Teil der Aktivität wiederhergestellt werden.

Schwere Vergiftung / dauerhafte Schädigung (unumkehrbar)

Der Katalysator kann nicht durch Spülen zurückgewonnen werden und muss ersetzt werden, wenn einer der folgenden Fälle eintritt:

1. Erheblicher Palladiumverlust durch Verflüchtigung von Carbonylen (was eine erneute Imprägnierung erforderlich macht).

2. Starkes Sintern der Pd-Kristallite nach längerer CO-Exposition, was zu einem irreversiblen Verlust der Oberfläche führt.

3. Strukturelle Schäden am Träger (z. B. Reaktion von Aluminiumoxid mit CO₂, wodurch Aluminiumcarbonat entsteht und das Trägergerüst zusammenbricht).

Feldbeobachtungen im Hydrierturm – lediglich der neu eingefüllte Katalysator ganz unten zeigte eine Wärmeabgabe, während die mittleren und oberen Schichten nahezu keine Temperaturerhöhung aufwiesen – bestätigten, dass der vorhandene Katalysator tiefgreifende, irreversible Vergiftung und strukturelle Schäden erlitten hatte. Diese Diagnose ermöglichte einen klaren Plan für den Katalysatoraustausch.

Quellcodeverwaltung und Systemoptimierung: Aufbau einer robusten Verteidigung für eine stabile Produktion

Aufgrund der irreversiblen Natur einer schweren CO-Vergiftung betonte das KDISON-Team, dass eine alleinige Fokussierung auf CO₂ nicht ausreicht. Ein vollständiges System zur Überwachung und Vermeidung von Verunreinigungen im zugeführten Wasserstoff ist unerlässlich.

1. Strenger Grenzwert von 0.1 ppm – Wasserstoffanlagen im Frontend sollten eine kontinuierliche Online-CO-Überwachung implementieren. Jeder Anstieg des CO-Gehalts muss eine sofortige Ableitung des Wasserstoffstroms auslösen – dieser darf unter keinen Umständen in den Hydrierturm gelangen. Erst wenn der CO-Gehalt deutlich unter 0.1 ppm liegt, darf der Wasserstoff wieder zugeführt werden.

2. Strukturelle Modernisierungen und Optimierung der Verteilung Für den anschließenden Katalysatorwechsel entwickelte das Team ein kosteneffizientes Beladungsschema in Kombination mit einer auf den Turmdurchmesser und die Strömungseigenschaften abgestimmten Flüssigkeitsverteilung mittels inerter Aluminiumoxidkugeln. Die Lösung verbessert die Gleichmäßigkeit des Gas-Flüssigkeits-Kontakts und die Hydrierungseffizienz deutlich und senkt gleichzeitig die Gesamtbetriebskosten.

Abschließende Gedanken

Durch die Kombination von tiefgreifenden Einblicken in Prozessdaten mit präziser Analyse des mikroskopischen Mechanismus konnte das KDISON-Team die unterschiedlichen Auswirkungen von CO₂- und CO-Verunreinigungen erfolgreich aufklären und den gesamten Verlauf der CO-Vergiftung aufklären. Dieser Fall unterstreicht einmal mehr die starke technische Expertise von KDISON im Bereich der chemischen Verfahrenstechnik und der industriellen Katalyse.

Wir setzen weiterhin auf strenge wissenschaftliche Methoden und langfristige technische Unterstützung, um Chemieanlagen weltweit zu einem sichereren, effizienteren und stabileren Betrieb zu verhelfen.
