Veranschaulichte Prinzipien der chemischen Verfahrenstechnik – Fallfilmverdampfer

Können wir in einer Chemiefabrik Milch einfach in einen großen Topf geben und kochen, um sie zu Kondensmilch zu konzentrieren oder Fruchtsaft zu entwässern? Auf keinen Fall! Substanzen wie Milch, Saft und pharmazeutische Lösungen sind sehr hitzeempfindlich. Schon eine Minute länger bei hoher Temperatur kann Nährstoffe zerstören und den Geschmack verändern.

Was können wir also tun? Ingenieure haben eine leistungsstarke Lösung entwickelt – den Fallfilmverdampfer.

Statt „einen großen Topf zum Kochen zu bringen“, lässt man die Flüssigkeit einfach „hineingleiten“.

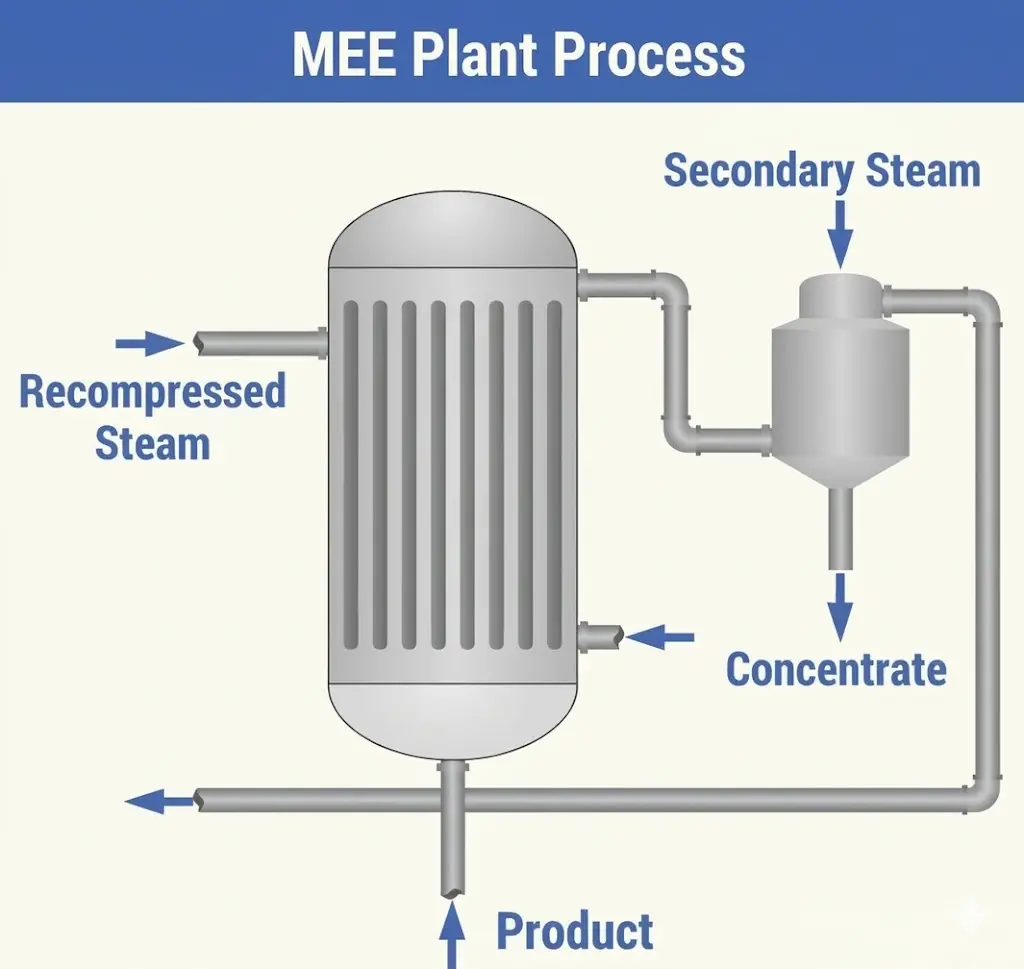

1. Makroskopische Ansicht – Eine durch die Schwerkraft angetriebene „Wasserrutsche“

(Bezieht sich auf: Gesamtstruktur und Fließschema eines Fallfilmverdampfers)

Anders als beim herkömmlichen Sieden verläuft der Prozess in einem Fallfilmverdampfer „von oben nach unten“:

· Einlass (oben, grüner Pfeil): Die Speiseflüssigkeit wird von oben zugeführt.

· Fluss (Mitte, blaue Ströme): Die Flüssigkeit füllt nicht die gesamte Anlage. Stattdessen fließt sie unter dem Einfluss der Schwerkraft an den Innenwänden vertikaler Rohre nach unten.

· Heizung (äußere rote Zone): Heißer Dampf umgibt die Außenseite der Rohre. Während die Flüssigkeit nach unten fließt, wird sie durch die Rohrwand rasch erhitzt.

· Ergebnis: Da die Flüssigkeit einen dünnen Film bildet, erfolgt der Wärmeaustausch extrem schnell. Bevor das Wasser den Boden erreicht, ist der größte Teil bereits verdampft und „entwichen“.

Einfache Analogie:
Stellen Sie sich vor, Sie sausen eine Hochgeschwindigkeits-Wasserrutsche in einem Wasserpark hinunter. Da Sie schnell hinunterrutschen (kurze Verweildauer), ist bis Sie das Becken erreichen, ein Großteil des Wassers (Lösungsmittel) auf Ihrem Körper bereits vom Wind (Wärme) weggeblasen. Das Ziel wird erreicht, ohne dass Sie überhitzen.

2. Mikroskopische Ansicht – „Hohle Nudeln“ im Inneren der Röhren

(Bezieht sich auf: Filmbildungsmechanismus innerhalb eines einzelnen Rohres)

Wenn wir ein Röhrchen aufschneiden und genau hinsehen, erkennen wir die wahre Magie:

· Wandfolie (blaue Flüssigkeitsschicht): Die Flüssigkeit füllt das Rohr nicht wie Leitungswasser. Stattdessen bildet sie einen dünnen Film, der fest an der Innenwand haftet.

· Zentralkanal (weißer Dampfkern): Der mittlere Teil des Rohres ist leer! Er dient als spezieller Kanal für den erzeugten Dampf (Sekundärdampf).

· Blasenplatzen (Phasenübergang): An der Filmoberfläche bilden sich ständig winzige Bläschen, die platzen und dabei Dampf in den zentralen Kanal freisetzen.

Einfache Analogie:
Stellen Sie sich vor, Sie backen einen Pfannkuchen. Bleibt der Teig ein dicker Klumpen, gart er langsam und kann anbrennen. Verteilen Sie ihn jedoch dünn, ist er in Sekundenschnelle fertig. Der Dünnschichtverdampfer nutzt dasselbe Prinzip – die Flüssigkeit wird dünn verteilt, um eine schnelle Wärmeübertragung zu ermöglichen.

3. Schlüsselkomponente – Der „perfekt ausbalancierte Duschkopf“

(Bezieht sich auf: Flüssigkeitsverteiler oben)

Dies ist der Kern des Systems. Was passiert, wenn einige Schläuche mehr Flüssigkeit erhalten, andere hingegen weniger?

In Rohren, in denen nicht genügend Flüssigkeit vorhanden ist, kommt es zu einer Überhitzung, wodurch Rückstände (wie Zucker) verbrennen und Ablagerungen bilden, die schließlich die Rohre verstopfen.

Deshalb brauchen wir eine Flüssigkeitsverteiler.

· Gleichmäßige Verteilung: Das Bild zeigt eine präzise gestaltete Metallplatte, wie ein perfekter Duschkopf.

· Gleichmäßige Abdeckung: Die Flüssigkeit wird zunächst gleichmäßig auf der Platte verteilt und fließt dann durch sorgfältig konstruierte Löcher oder Überläufe gleichmäßig in jedes Rohr.

Einfache Analogie:
Das ist vergleichbar mit einem Bewässerungssystem in der Landwirtschaft. Jede Reihe (jedes Rohr) muss die gleiche Wassermenge erhalten. Wenn auch nur ein Rohr trockenfällt, kann es durchbrennen und verschmutzen, was eine Abschaltung des gesamten Systems zur Reinigung erforderlich macht.

Die drei wichtigsten Vorteile eines Fallfilmverdampfers

· Schnell: Sehr kurze Verweilzeit (typischerweise wenige Sekunden bis zu einigen zehn Sekunden), wodurch eine thermische Zersetzung verhindert wird.

· Thin: Der Filmfluss gewährleistet eine ausgezeichnete Wärmeübertragung, wodurch niedrigere Verdampfungstemperaturen erforderlich sind.

· Smooth: Durch die Schwerkraft bedingte Strömung verringert Widerstand und Energieverbrauch.
